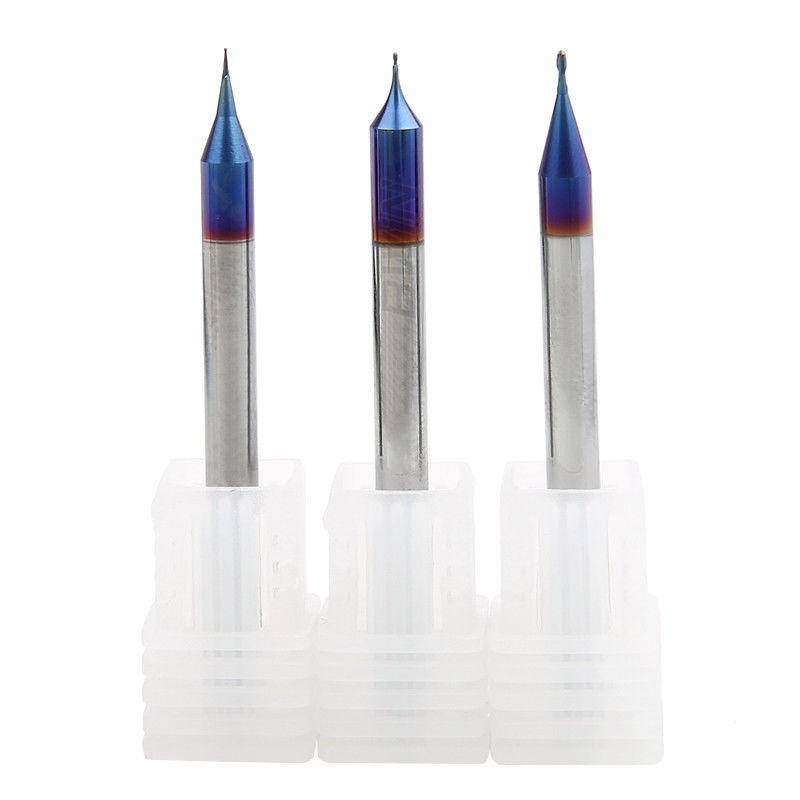

HRC65 2 Flute Ball Nose Micro Machining End Mill Karbida Pemotong Penggilingan Diameter Mikro
Detail produk:
Tempat asal: | Cina |
Nama merek: | BWIN |
Nomor model: | D0.2*50-2F |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 1 buah/kotak |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Kotak plastik |
Waktu pengiriman: | 7 hari kerja |
Syarat-syarat pembayaran: | T/T, Serikat Barat |
Menyediakan kemampuan: | 1-10000pcs 7 hari |
Informasi Detail |
|||
Bahan: | Endmill Pemesinan Mikro Tungsten | nama Produk: | HRC65 2 Flute Ball Nose Micro End Mill |
---|---|---|---|
Model: | D0.15-D0.9 Pemotong Penggilingan Diameter Mikro | Benda kerja: | Baja tahan karat/Baja/Besi cor |
Penggunaan: | Mesin Penggilingan | Lapisan: | Nano Biru |
HRC: | HRC65 | Fitur: | Pemotongan Kecepatan Tinggi |
Aplikasi: | penggilingan | Kemasan: | 1 buah/kotak |
Cahaya Tinggi: | HRC65 Ball Nose End Mill,Micro Machining Ball Nose End Mill,Micro Diameter 2 Flute End Mill |
Deskripsi Produk
Detail Cepat DARIPabrik Akhir Bola Diameter Mikro
- Impor batang baja tungsten dari Jerman
- Lapisan TiAlN berkualitas tinggi
- Desain sudut spiral 35 °
- Proses penggilingan presisi dasar tangki
- Desain diameter inti besar
- Menangani desain talang
Deskripsi dariPabrik Akhir Bola Diameter Mikro
Pemotong penggilingan ujung bola berdiameter mikro HRC65 dibuat dengan memilih bahan dan penggilingan presisi.Itu diproduksi menggunakan peralatan mesin Anka dan proses Jerman untuk memastikan ukuran diameter luar dan akurasi pemotong penggilingan diameter mikro.Pada saat yang sama, ia juga memiliki karakteristik yang sangat baik seperti kekerasan tinggi dan ketahanan aus yang baik.Itu dapat melakukan pemesinan presisi dan pemesinan semi presisi pada bahan yang diberi perlakuan panas di bawah 65 derajat Celcius;Mengadopsi peralatan mesin presisi kelas satu yang diimpor untuk menggiling sudut pisau spiral yang unik, tajam dan tahan aus, pemotongan kecepatan tinggi, kurang rentan terhadap kerusakan alat, mengurangi waktu penggantian alat, meningkatkan pergerakan alat mesin, dan meningkatkan efisiensi penggilingan;Peralatan pasif yang diimpor.Pengamplasan halus dan tumpul meningkatkan ketahanan korosi dan ketahanan aus alat pemotong, memastikan pemotongan halus dan bebas duri, dan memperpanjang masa pakai pemotong frais.
Penggilingan parameter OFPabrik Akhir Bola Diameter Mikro
HRC55 Karbida Diameter Mikro Pabrik Ujung Persegi |
Panjang alat | fz&v | |||||
Pendek |
1 |
||||||
Panjang1 | 0,9 | ||||||
Terlalu panjang | 0,8 | ||||||
Spesialisasi | 0,6 | ||||||
Jenis | Bahan |
Kekuatan N/mm²
Kekerasan HRC |
Pendinginan | ||||
Udara |
Pemotongan kering |
Cairan pelumas | |||||
P | PI |
P1.1 |
Baja struktural non paduan, baja struktural pemotongan bebas, baja karburasi dan baja yang dipadamkan dan ditempa | <700 | √ | √ | √ |
P1.2 | baja yang dipadamkan dan ditempa | <1200 | √ | √ | √ | ||
P2 | P2.1 | Paduan baja nitridasi, baja karburasi, dan baja yang dipadamkan dan dikeraskan | <900 | √ | √ | √ | |
P2.2 | Baja perkakas, baja bantalan, baja pegas, dan baja kecepatan tinggi | <1400 | √ | √ | |||
P3 | P3.1 | Baja perkakas, baja bantalan, baja pegas, dan baja kecepatan tinggi | <900 | √ | √ | √ | |
P3.2 | Baja perkakas, baja bantalan, baja pegas, dan baja kecepatan tinggi | <1500 | √ | √ |
Sloting | ||||||||||||
Vc (m/mnt) |
fz(mm/gigi) | |||||||||||
Diameter | ||||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 |
Seadanya | ||||||||||||
Vc (m/mnt) |
fz(mm/gigi) | |||||||||||
Diameter | ||||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 |
Menyelesaikan | |||||||||||
Vc m/mnt |
fz(mm/gigi) | ||||||||||
Diameter | |||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 |
- Jika karbida berikutpemotong frais pipih berdiameter mikrotidak dapat memenuhi kebutuhan Anda, kamimendukung OEM produksi yang disesuaikan.Diameter 0,2mm hingga 25mm, panjang total 50mm hingga 200mm, 4F, 5F, 6F, 8F dan logo dapat disesuaikan, termasuk pemotong penggilingan ujung ukuran inci.Silakan hubungi kami untuk memilih atau menyesuaikan pabrik akhir karbida non-standar sesuai dengan kebutuhan Anda.
diameter seruling | panjang seruling | Shank Dia | panjang keseluruhan |
0,1 | 0,2 | 4 | 50 |
0,15 | 0,3 | 4 | 50 |
0,2 | 0,4 | 4 | 50 |
0,25 | 0,5 | 4 | 50 |
0,3 | 0,6 | 4 | 50 |
0,35 | 0,7 | 4 | 50 |
0,4 | 0,8 | 4 | 50 |
0,5 | 1 | 4 | 50 |
0,6 | 1.2 | 4 | 50 |
0,7 | 1.4 | 4 | 50 |
0,8 | 1.6 | 4 | 50 |
0,9 | 1.9 | 4 | 50 |
R0.1 | 0,4 | 4 | 50 |
R0.15 | 0,6 | 4 | 50 |
R0.2 | 0,8 | 4 | 50 |
R0.25 | 1 | 4 | 50 |
R0.3 | 1.2 | 4 | 50 |
R0.35 | 1.4 | 4 | 50 |
R0.4 | 1.6 | 4 | 50 |
R0.45 | 1.8 | 4 | 50 |
Instruksi DARIEndmill Bola Diameter Mikro
1. Gunakan peralatan dan perlengkapan bukaan berpresisi tinggi dan tinggi.
2. Ketika kekakuan pemasangan peralatan mesin dan benda kerja buruk, getaran dan suara tidak normal dapat terjadi,
Pada titik ini, kecepatan dan kecepatan makan pada tabel di bawah harus dikurangi dari tahun ke tahun.
3. Gunakan pendinginan oksigen udara atau MOL (minimum oil cooling).
4. Bagian samping tinggal didorong dan diproses langsung.
5. Usahakan agar alat pemotong sependek mungkin di bawah gambar yang tidak mengering.
AplikasiDARIEndmill Bola Diameter Mikro
Ujung tombak HRC55pemotong persegi diameter mikroditutupi dengan lapisan nano berwarna perunggu,cocok untuk bahan dalam HRC55, termasuk besi, baja karbon, besi tuang, baja cetakan, baja paduan, baja perkakas, baja perlakuan panas, dan baja perbaikan las
Q1.Pahat patah saat memotong atau menarik benda kerja
Laju pemakanan dan kedalaman pemotongan dapat dikurangi, dan panjang cutting edge dapat dipersingkat menjadi panjang minimum yang diperlukan.
Q2.Pahat patah selama pemesinan normal
Kurangi laju umpan dan kedalaman pemotongan.
Alat harus dipasivasi.
Ganti klem atau kolet pegas.
Pahat dengan nomor ujung potong yang tinggi mengganti pahat dengan nomor ujung potong yang rendah untuk meningkatkan pelepasan chip dan mencegah penyumbatan chip.
Ganti penggilingan kering dengan penggilingan basah (menggunakan cairan pemotong), dan gunakan dengan tabung vortex untuk mengurangi suhu alat dan menghindari alat terlalu panas.
Jika arah pasokan cairan penggilingan basah diubah dari depan ke belakang miring atau atas melintang, aliran cairan pendingin harus mencukupi.
Q3.Pahat akan rusak saat arah umpan berubah
(1) Gunakan interpolasi busur (alat mesin NC), atau hentikan (sementara) pengumpanan untuk sementara.
(2) Reduce (mengurangi) feed sebelum dan sesudah perubahan arah.
(3) Pasang kembali clamp atau spring collet.
Q4.Masalah: Bagian ujung mata pisau patah
Talang sudut dengan gerinda manual.
Ubah penggilingan bawah menjadi penggilingan atas.
